Elmerin toimintoja

NAVIGOINTI

• Navigointitila on Elmerin perustoimintotila, johon Elmeri siirtyy automaattisesti käynnistyksen jälkeen ja on välittömästi valmis karttaperusteiseen navigointiin ilman mitään toimenpiteitä.

• Ohjelmisto sijoittaa veneen kartalle GPS:ltä saamiensa sijaintitietojen mukaisesti.
  Veneen sijainnin muuttuessa ohjelmisto huolehtii automaattisesti karttasivujen vaihdosta käyttäjän valinnan mukaan ruutu kerrallaan tai liukuvasti.

• Elmeri tekee tarvittaessa automaattisesti karttakoordinaatistosovituksen KKJ-koordinaattijärjestelmän mukaisella ns. vihreällä kartalla.
  Kansainvälisen WGS-84 -koordinaattijärjestelmän mukaisella ns. sinisellä kartalla sijainnin karttakoordinaatistosovitusta ei tarvita.

• Navigointia helpottamaan voidaan kartalle tuoda näkyviin etukäteen laadittuja reittejä tai aikaisemmilla ajokerroilla syntyneitä ja lokiin talletettuja vanavesiä.

• Reittiohjaukseen riittää myös paikan osoittaminen kartalla joko hiirellä tai nuolinäppäimellä.
  Reittiohjaus voi perustua myös GPS:stä vastaanotettaviin reittipistetietoihin.
  Elmeriin on varattu talletustilaa GPS:stä vastaanotettavia reittitietoja varten.

• Panelia ja panelin mittariston merkkikokoa voidaan suurentaa (3 vaihtoehtoa).

• Etäisyys- ja nopeusnäytöt maileina ja solmuina tai kilometreinä ja kilometriä/tunnissa.

• Veneelle voidaan antaa tutkasäde (0.25, 0.5 tai 1.0 NM) ja tutkalle voidaan välittää seuraava reittipiste.

• Kaikuluotaimen tai tuulimittarin lähettämät tiedot näytetään panelissa.

• Kartan väripalettia voidaan muuttaa eri näyttötyypeille ja kartastoille sopivaksi.

• Pimeässä ajoa varten näytölle on kolme tummuustasoa (harmaa- tai punasävyisenä) näytön oman kirkkaussäädön lisäksi.

• Autopilottiohjaus on mahdollista GPS-laitteen välityksellä tai suoraan Elmeristä.

• Ohjelmistoa käytetään pääasiassa näppäinohjatusti mutta esim. navigoidessa lisäksi hiiriohjatusti tai kosketusnäytöltä.

• Jos käytössä on ulkoinen kosketusnäyttö, Elmerissä on selkeät kosketusnäppäimet navigoinnissa tarvittaviin toimintoihin.

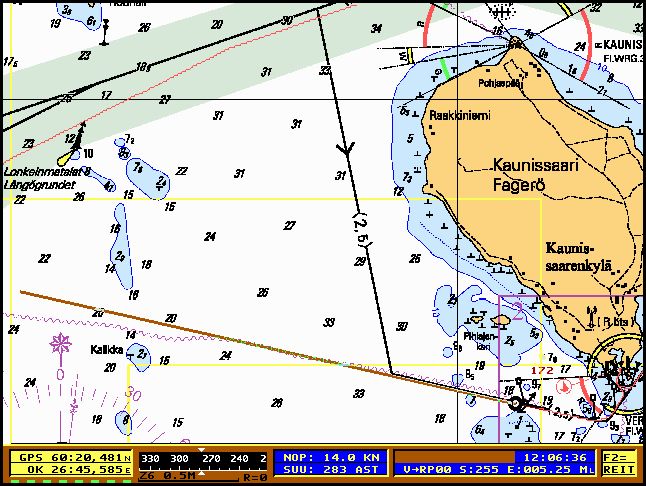

• liukuva näyttö, vene
• vanavesi (punainen)

• keulasuuntaviiva (ruskea) koko ruudun pituisena. Pituus ja paksuus muuteltavissa.

• alapanelissa paikka- ja navigointitiedot numeerisina. Merkkikokoa voidaan suurentaa.

• pimeässä ajoa varten näytölle on kolme tummuustasoa harmaa- tai punasävyisenä.


REITIT ja KUVASYMBOLIT

Toiminnossa voidaan:

• selailla kartastoa ja tutustua kohteisiin liikuttelemalla hiirtä tai nuolinäppäimiä vapaasti ja rajattomasti. Karttaruudut vaihtuvat automaattisesti ja karttatasot (=mittakaavat) nopeasti PgUp- tai PgDn-näppäimillä.

• laatia reittejä navigoinnin ohjaamiseen. Reittejä voi tehdä 990 kpl, joissa jokaisessa voi olla 100 pistettä. Reitti tehdään tai muutetaan klikkaamalla hiirtä kartalla, noutamalla reittipisteet muistikirjasta tai kirjoittamalla tunnetut koordinaatit.

• siirrellä ja ryhmitellä reittejä tarpeen mukaan

• lähettää reittipisteet GPS:lle joko reitti kokonaan, reitti osittain tai jokin yksittäinen paikkatieto. Elmeri sisältää Garminin, Magellanin ja Furunon erikoisprotokollat reittien siirtoa varten standardi-NMEA:n lisäksi.

• siirtää reittitiedot myös toiselle Elmerille modeemin välityksellä

• vastaanottaa ja tallettaa muistiin reittipisteitä GPS:ltä

• tulostaa reittitiedot tiedostoon ja sieltä kirjoittimelle

• kopioida reittitiedot levykkeelle tai levykkeeltä

• mitata reittien pituuksia

• mitata etäisyyksiä ja suuntia veneestä tai kahden pisteen välillä ns. "kuminauhamenetelmällä". Nauha kiinnitetään alkupisteeseen ja venytetään loppupisteeseen. Panelin mittaristossa näkyy sekä pisteiden välinen suunta ja etäisyys että mittauksen kumulatiivinen matka.

• lisätä kuvasymboleja, viivoja ja vilkkuja karttanäytölle hiirtä klikkaamalla

• kirjoittaa kirjaimia tai numeroita karttanäytölle haluttuun kohtaan



LOKITIEDOT ja VANAVESI

• GPS:n antama kelloaika voidaan siirtää PC:lle lokiin kirjautuvien kelloaikojen tarkkuuden varmistamiseksi.

• Loki kirjaa halutuin aikavälein ja reittiohjauksessa lisäksi reittipisteen ohituksesta ajan (päivämäärä ja kello), sijainnin, suunnan ja nopeuden.
  MOB-kirjaus (merkki kartalle ja koordinaatit lokiin) välilyönnin painalluksella.

• Lokia voidaan myöhemmin selata sekä haluttaessa tulostaa paperille.

• Lokipisteet voidaan siirt joko kaikki tai osittain reittipisteiksi ja sit kautta GPS:lle tai toiselle Elmerille.

• Lokiin voidaan halutessa tallettaa myös vanavesi jopa 0,0001 lat./lon. minuutin tarkkuudella (= 18/9 cm). Tarkkaa vanavesitallennusta voi hyödyntää esim. etsintäharavoinnin dokumentoinnissa.

• Talletettu vanavesi voidaan myöhemmin hakea navigointitilaan ajo-ohjeeksi.

• Loki- ja vanavesitietoja voidaan ryhmitellä hakemistossa halutulla tavalla esim. kesälomatiedot yhdeksi ryhmäksi. Lokiryhmän tiedot voi siirtää karttanäytölle vaikkapa matkakertomuksen havainnollistamiseksi.

• Kaikuluotaimen lähettämiä syvyystietoja tai muun NMEA-laitteen lähettämiä tietoja voidaan siirtää karttanäytölle ja tallettaa erillislokiin.

• Loki- ja vanavesitiedot sekä erillislokitiedot (esim. syvyyslukemat) voidaan tallettaa ja näyttää myös alueelta, josta ei ole aitoa kartta-aineistoa. Kartan korvaa valkoinen plottauspohja kaikilla mittakaavoilla.


MUISTIKIRJA

Muistikirjassa on Elmerin käyttöohjeet ja tilaa omien muistiinpanojen tallettamiseen.

Käyttöohjeissa on lisäksi komentorivejä, joita käyttäen voidaan kopioida reittejä tai lokeja levykkeille tai levykkeiltä sekä asentaa ja ylläpitää kartastoja.

Muistikirjaan voidaan tallettaa esimerkiksi:

• nimettyjen reittipisteiden, vilkkujen tai muuten tärkeiden kohteiden sijaintitiedot (koordinaatit), joita voidaan käyttää kohdistimen vientiin tiettyyn paikkaan kartalla tai niitä voidaan siirtää reittipisteiksi Elmerille tai GPS:lle

• itse skannattuja tai digitaalikameralla otettuja kuvia esim. satamista sekä kuviin liittyvää tekstiä

• erilaisia yhteystietoja, jne


ETSITOIMINNE

Toiminnolla haetaan tietoa satamatiedostoista, nimitiedostoista, ja tekstitiedostoista.
Satama- ja nimitiedot ovat Suomesta mutta eivät kaiken kattavasti.

Satamatiedot

• Kartassa oleviin käyntisatamasymboleihin liittyvät käyntisatamanumerot on talletettu numerosymboleina kartalle ja tekstitiedostoon. Satamaa voi etsiä numeron tai nimen perusteella.


Paikannimet

• Haku tuo näytölle löytyneet nimet ja koordinaatit kartalla siirtymistä varten.


Tekstit

• Hakusanaa etsitään Elmerin käyttöohjeista ja omista muistiinpanoista.


Kaikki

• Hakusanaa etsitään kaikista edellä mainituista tiedostoista.


KUIVAHARJOITTELU" (=AJOSIMULOINTI)

• Ajosimulointitilassa voit "kuivaharjoitella" ilman venettä ja GPS:ää.

• Kuivaharjoittelulla voit tutustua Elmerin ominaisuuksiin kaikessa rauhassa.

• Venettä ohjataan näppäimistöllä ja karttanäyttö toimii täysin samalla tavalla kuin GPS:llä navigoitaessa.

• Navigointiharjoittelua ohjaamaan voidaan kartalle tuoda näkyviin etukäteen laadittuja reittejä ja aikaisempien ajokertojen vanavesiä.

• Autopilottikomennolla saat veneen ajamaan haettua reittiä edestakaisin.


GPS-TESTAUS

Liikennemonitorointi

• Liikennemonitorilla tarkastetaan asennusvaiheen COM-porttivalinnan oikeellisuus ja sillä voidaan tarvittaessa vaihtaa porttia.

• Liikennemonitorointi näyttää GPS:ltä tulevat sanomat.

• Sen avulla voidaan selvittää, mitä NMEA-sanomatyyppejä GPS lähettää ja mahdolliset GPS.n antamat virheilmoitukset.

• Liikennemonitorilla saadaan haluttaessa ruudulle satelliittien sijaintia ja signaalitasoa kuvaava graafinen näyttö.


Hajontakuvio

• Vaikka GPS pysyy paikallaan, se antaa muuttuvia sijaintitietoja useasta eri syistä johtuen.

• Hajontakuvion avulla voit seurata GPS:n antamien sijaintitietojen muuttumista.

• Hajontakuvio voidaan tulostaa kirjoittimelle.


NMEA-LIITÄNNÄT

• Elmeri tukee NMEA 0183 versioita 1.5 ja 2.0 (ei NMEA 2000)

• Elmeri lähettää NMEA 0183 version 2.0 mukaisia NMEA-lauseita, joita useimmat GPS:t, autopilotit ja tutkat osaavat tulkata

• Magellanille ja Furunolle reittipisteiden ja reittien siirtoon on Elmerissä valmistajakohtaisia muunnoksia NMEA-lauseista (proprietary-NMEA-lauseita).

• Garmin tulkitsee standardi-NMEA:n WPL-sanomia, mutta ei RTE-sanomia. Reittipisteet siirtyvät Garminiin, mutta se ei muodosta niistä reittiä. Tämän vuoksi Elmeriin on tehty GRMN/GRMN-protokollatuki, jonka avulla reittipisteet siirtyvät myös reitiksi.

• Elmeri on jo vuosia tukenut kahta sarjaporttia, jolloin Elmeriin on voinut kytkeä suoraan 2 NMEA:ta lähettävää laitetta (esim. GPS ja kaiku). Harvassa PC:ssä on kahta COM-porttia, joten yhteenkytkentä on jouduttu hoitamaan ulkoisella NMEA-multiplexerillä.


• Ohjelmaversiosta 7 alkaen Elmeri pystyy hyödyntämään WIN 98/2000/XP käyttöjärjestelmissä myös USB-portteja, jolloin useampi NMEA-laite voidaan kytkeä ilman multiplexeriä.

• NMEA-lukijoita, esim. autopilotti ja tutka, voidaan liittää suoraan samaan porttiin GPS:n kanssa.
